【STM32学习笔记】I2C协议

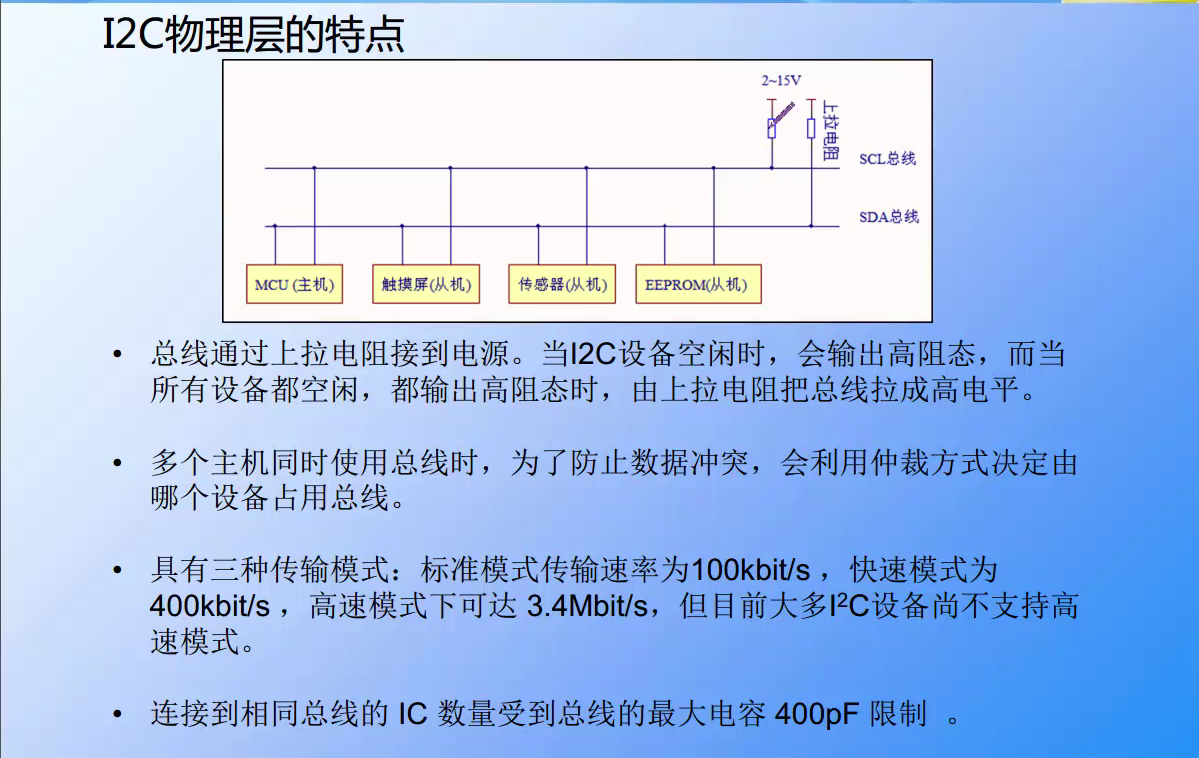

1.物理层
1.SCL 串行时钟线
2.SDA 双向串行数据线
3.每个设备有独立的地址
4.每个设备在空闲状态时都会输出高阻态，所有都为空闲状态时，则总线被上拉为高电平
5.SDA 设备用高阻态表示高电平(1)，接地表示低电平(0)
6.三种传输模式：标准传输速率为100kbit/s，快速模式为400kbits/s，高速模式为3.4Mbit/s(大多数设备不支持)
2.协议层

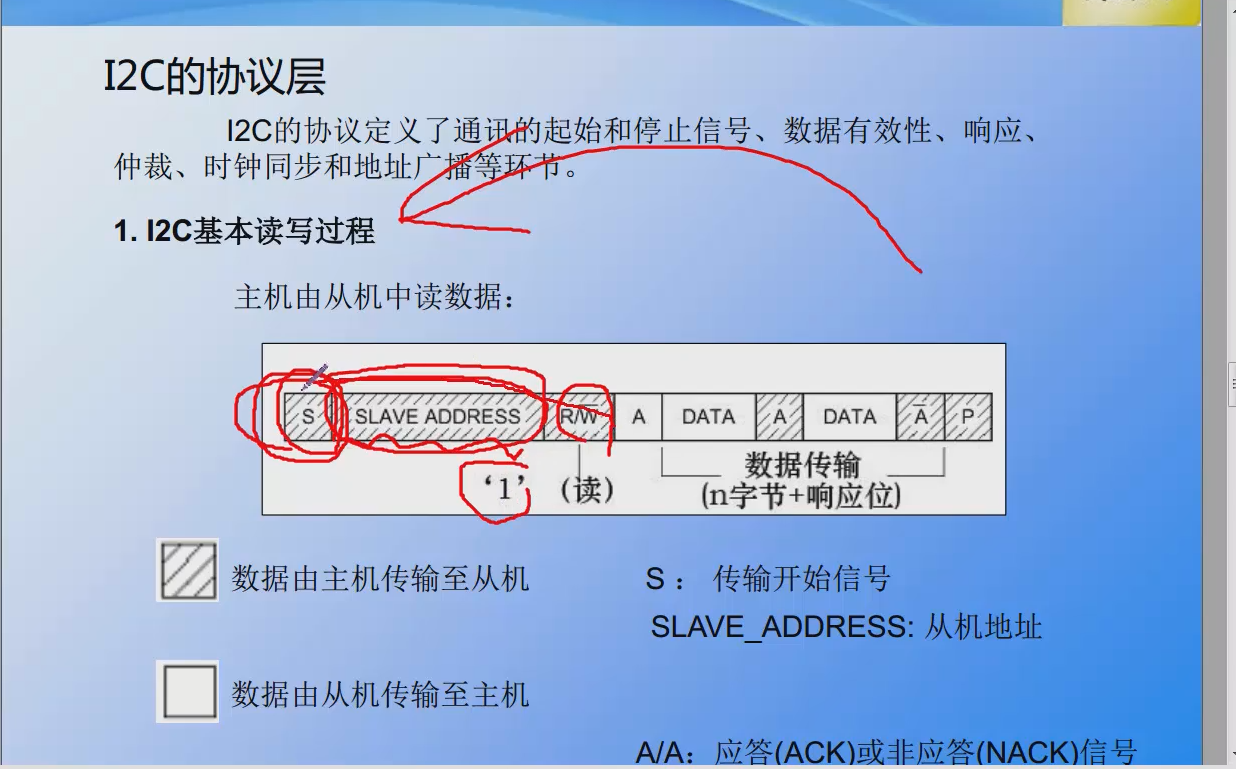

1.I2C基本读写过程
1. 数据和时钟线都为高时总线处于空闲状态。
2. 当SCL为高电平时SDA的下降沿为起始条件(S)。
3. 当SCL为高电平时SDA的上升沿为停止条件(P)。
4. 当SCL为高电平时，SDA的数据有效，否则无效。
2.地址及数据方向
前七位为从机地址，最后一位为读写方向位
从高位开始传输

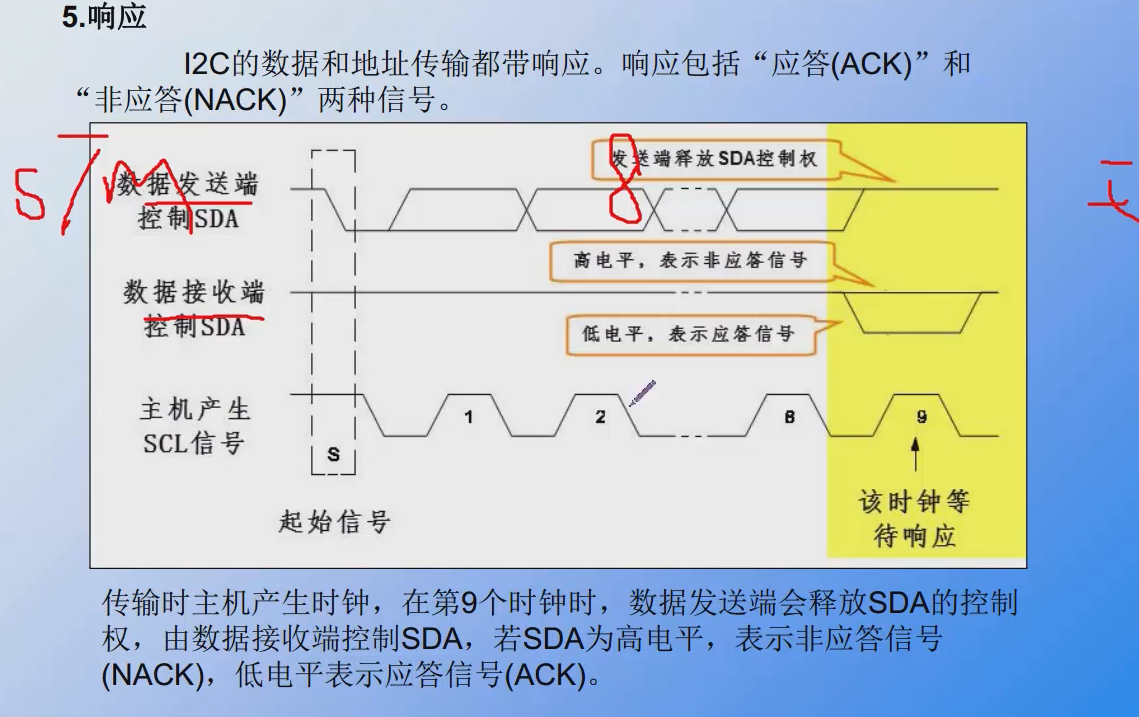

3.响应
当数据端释放SDA控制权后，若接收端控制SDA为低电平时(在第9个时钟)，则产生了应答信号(ACK)，若为高电平，即无动作，则产生非应答信号(NACK)。
3.STM32的I2C架构
1.通讯引脚
I2C1
默认复用
SCL:PB5 SDA:PB6
重定义
SCL:PB8 SDA:PB9
I2C2
默认复用
SCL:PB10 SDA:PB11

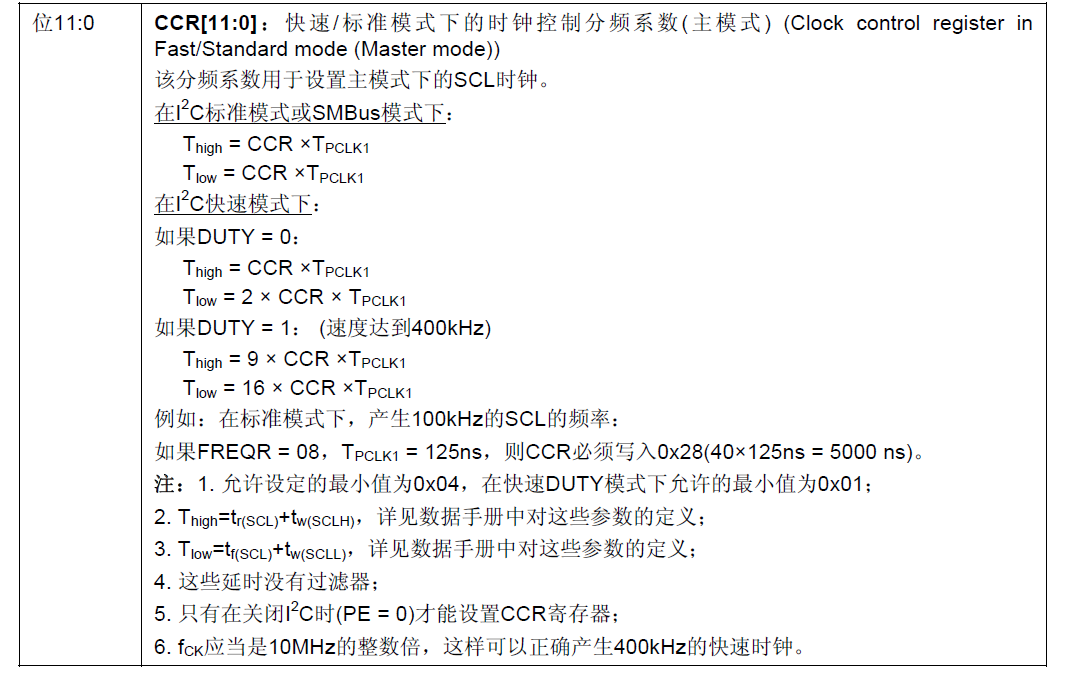

2.时钟控制逻辑
1.I2C模块的时钟频率必须是10MHz整数倍
2.PE为0时才能配置CCR寄存器
3.标准模式下(100kbit/s) Thigh = Tlow(注：T = Thigh + Tlow，这里的100kHz的周期应当是二者相加)
4.DUTY 位标准模式没关系，是用来设置快速模式的占空比(2:1 16:9)
5.CCR根据自己配置的I2C模式自行计算
若PCLK = 8MHz (FREQ寄存器控制)
100kbit/s 对应的 CCR = 0x28 = 40
400kbit/s 对应的 CCR = 0x0A = 10

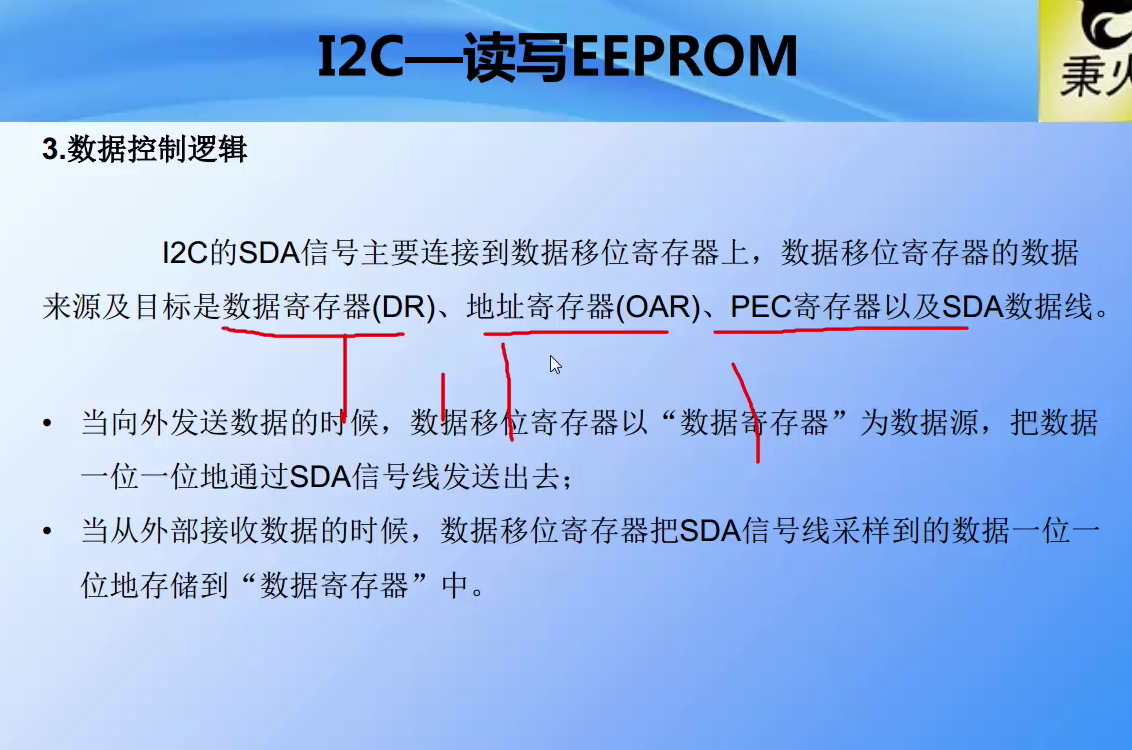

3.数据控制逻辑
4.整体控制逻辑

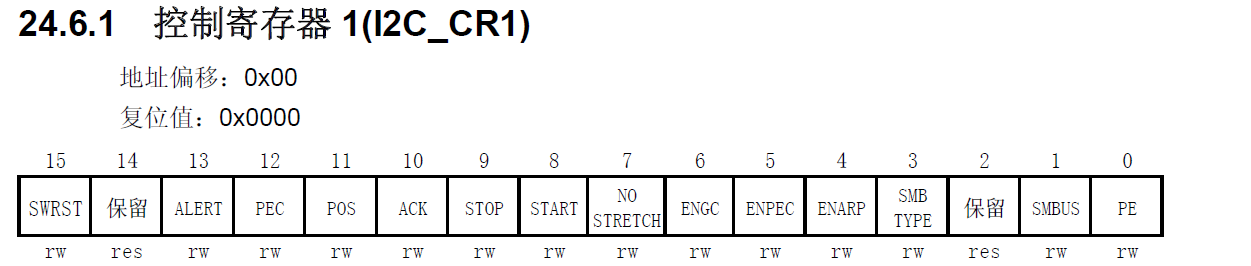

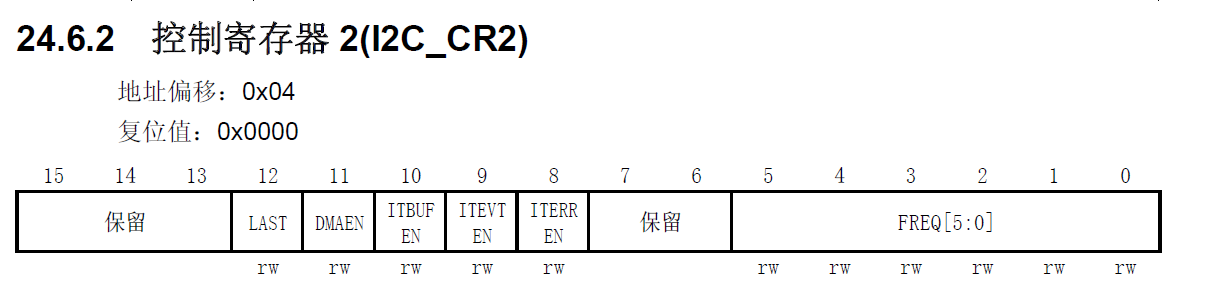

I2C配置由CR1 和 CR2 寄存器配置

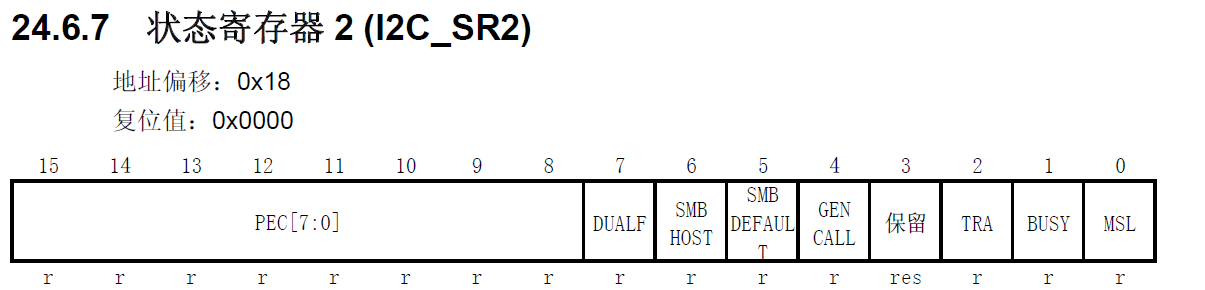

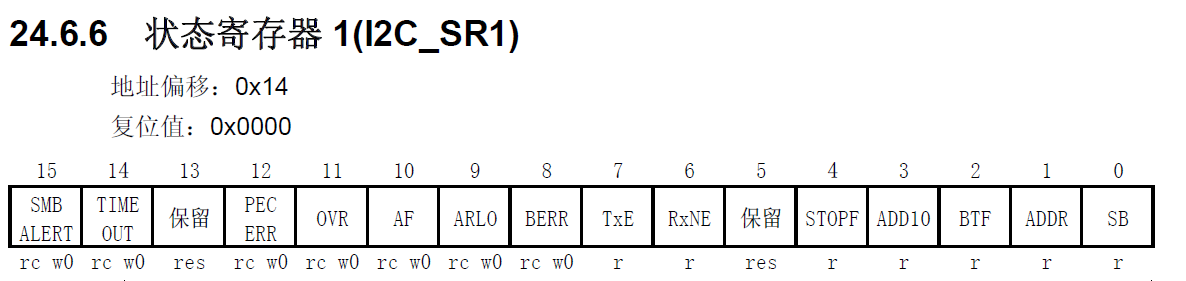

工作时的状态由SR1 和 SR2 寄存器显示
4.STM32 I2C 通讯过程
1.主发送器模式
7位主发送模式过程：
Start 信号产生。
EV5事件产生，SB = 1 ，即开始条件发送完成位置1，读SR1 寄存器，并写入DR寄存器能清除该事件。
把地址写入DR寄存器。
接收到ACK信号。
产生EV6事件，ADDR(地址已被发送位) = 1 ，当收到地址的ACK后该位被置1，读SR1 和 SR2 会清除该位。
产生EV8_1事件， TXE(数据寄存器为空位) = 1 ，移位寄存器和数据寄存器都为空，写入DR寄存器可以清除该标志位。
写入DR寄存器。
产生EV8事件，TXE(数据寄存器为空位) = 1 ，数据寄存器为空，移位寄存器不为空，写入DR寄存器可以清除该位。
接收到ACK应答信号。
写入DR寄存器(第二次发送数据)。
产生EV8事件，TXE(数据寄存器为空位) = 1 ，数据寄存器为空，移位寄存器不为空，写入DR寄存器可以清除该位。
所有数据发送完成后产生EV8_2事件，此时BTF 和 TXE = 1 。
发送停止信号
10位主发送模式过程同理
2.主接收器模式
7位主接收模式过程：
1. Start 信号产生。
2. EV5事件产生，SB = 1 ，即开始条件发送完成位置1，读SR1 寄存器，并写入DR寄存器能清除该事件。
3. 把地址写入DR寄存器。
4. 接收到ACK信号。
5. 产生EV6事件，ADDR(地址已被发送位) = 1 ，当收到地址的ACK后该位被置1，读SR1 和 SR2 会清除该位。
6. 产生EV6_1事件，用于接收1个字节，需要清除响应(ACK)和停止条件(STOP)的产生位。
7. 主机产生ACK应答信号。
8. 产生EV7事件，RXNE = 1 ，此时DR寄存器不为空，需要读DR寄存器来清除该事件。
9. 主机产生ACK应答信号。
10. 产生EV7_1事件，RXNE = 1 ，此时DR寄存器不为空，需要读DR寄存器来清除该事件。并且需要设置ACK = 0 ，STOP = 1。
11. 主机产生NACK非应答信号。
12. 主机产生STOP信号。
13. 产生EV7事件。
10位主接收模式过程同理
5. STM32 IIC 库函数

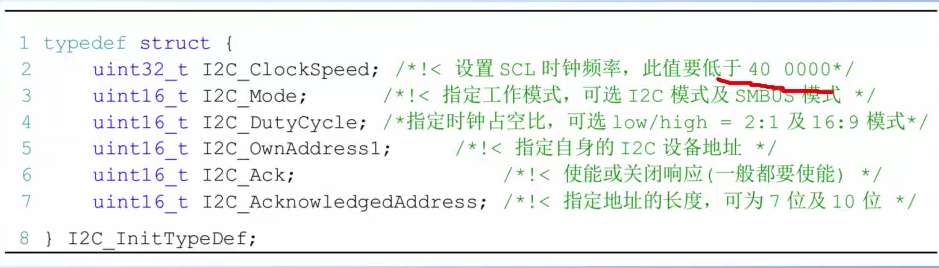

1.I2C 初始化结构体

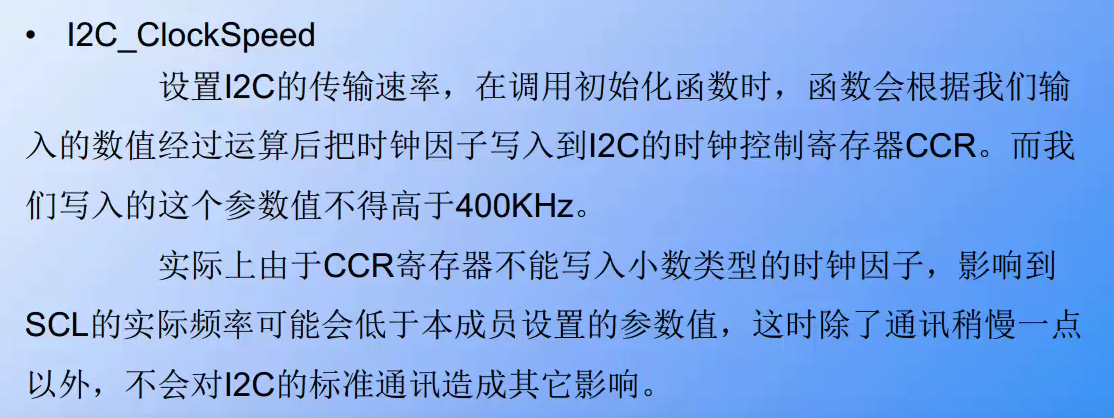

1.I2C_ClockSpeed
注：I2C的标准和快速模式已经在这里配置完成，根据输入的时钟值来确定，小于等于100k为标准，否则为快速

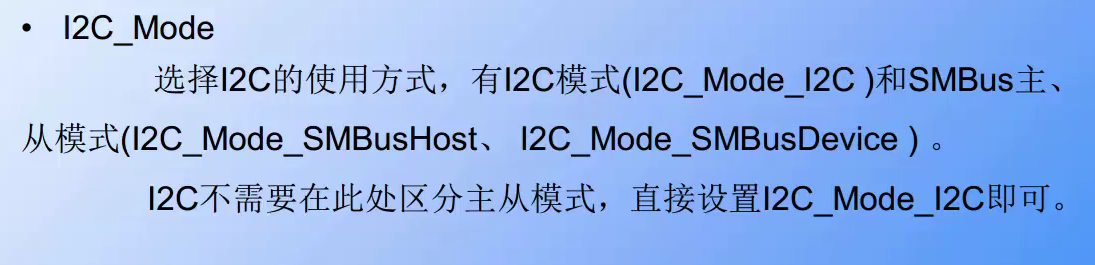

2.I2C_Mode
3.I2C_DutyCycle

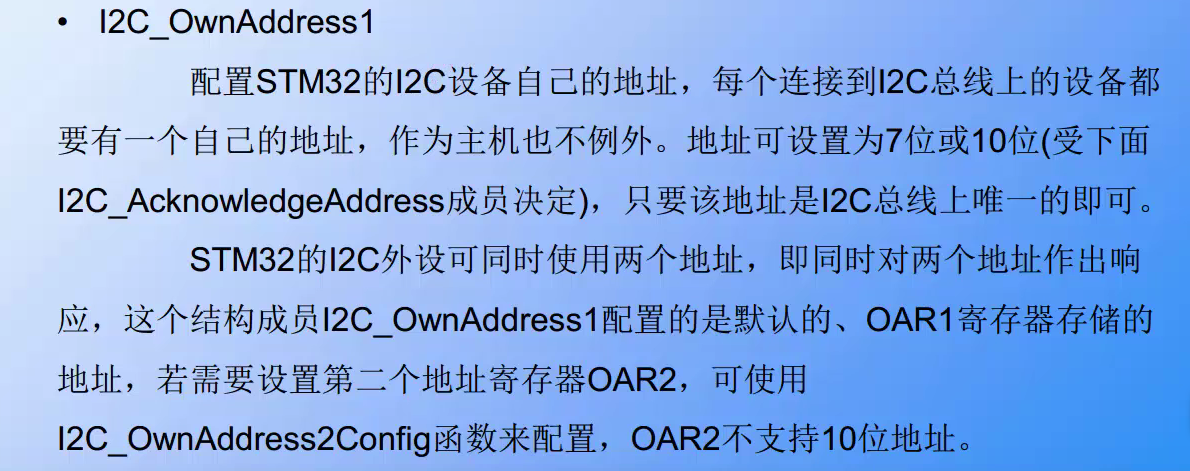

4.I2C_OwnAddress1

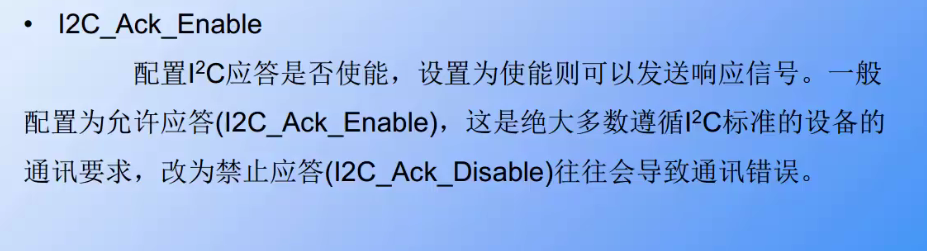

5.I2C_Ack

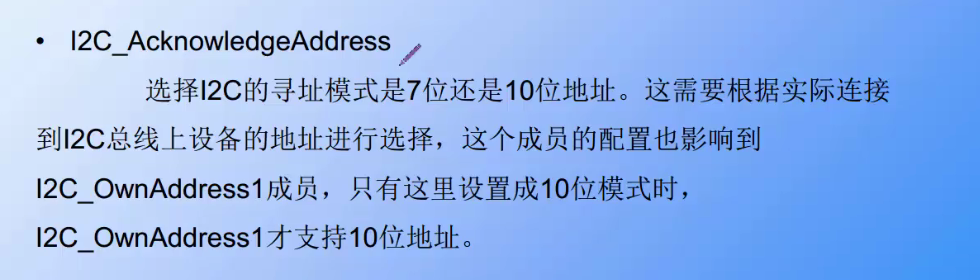

6.I2C_AcknowledgedAddress
